綜合布線系統中，常用的傳輸介質有哪些，它們各自的適用場景和傳輸距離限制是什么？
綜合布線系統是智能建筑的 “神經網絡”，而傳輸介質則是這一網絡的物理載體，直接決定著數據傳輸?shù)乃俾省⒎€(wěn)定性和覆蓋范圍。在實際工程中，選擇合適的傳輸介質需綜合考慮場景需求、性能指標和成本因素。本文將系統梳理綜合布線中常用的傳輸介質類型，深入分析其適用場景與傳輸距離限制，為布線設計提供專業參考。
一、銅纜：傳統與高效并存的傳輸介質
銅纜以其成熟的技術、低廉的成本和便捷的施工，在綜合布線中占據重要地位，主要包括雙絞線和同軸電纜兩類。
（一）雙絞線：應用最廣泛的銅質介質
雙絞線由兩根絕緣銅導線相互絞合而成，通過絞合結構抵消電磁干擾，根據是否具備屏蔽層可分為非屏蔽雙絞線（UTP）和屏蔽雙絞線（STP/FTP）。
1. 非屏蔽雙絞線（UTP）
UTP 是目前綜合布線中用量最大的傳輸介質，按照電氣性能可分為 6 類（Cat6）、超 6 類（Cat6A）、7 類（Cat7）等。

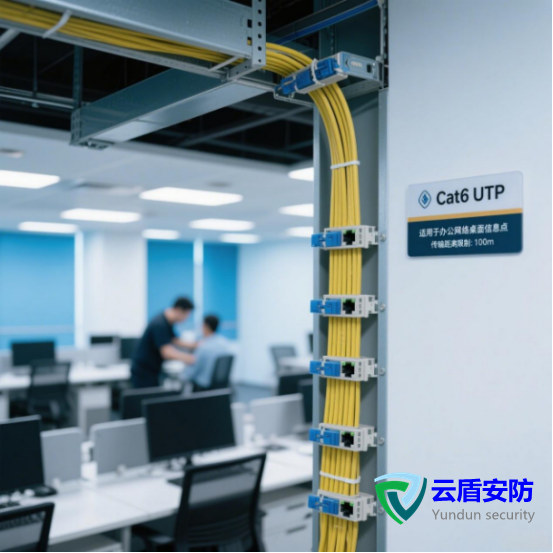

(1) Cat6：支持帶寬 250MHz，傳輸速率達 10Gbps，在 100 米距離內可穩定傳輸千兆以太網信號，是辦公網絡、智能家居的主流選擇。其適用場景包括寫字樓的桌面信息點、會議室的網絡接口等，尤其適合對成本敏感且?guī)捫枨笾械鹊沫h(huán)境。
(2) Cat6A：帶寬提升至 500MHz，10Gbps 傳輸距離擴展至 100 米（Cat6 在 10Gbps 下僅支持 55 米），且具備更好的抗串?dāng)_能力。適用于數據中心機柜間連接、高清視頻監控系統等對帶寬和穩定性要求較高的場景。
(3) Cat7：采用屏蔽結構（實為 S/FTP），帶寬達 600MHz，支持 10Gbps 傳輸至 100 米，同時可滿足萬兆以太網需求。多用于醫療影像傳輸、工業控制網絡等需要高電磁兼容性的環境。
UTP 的傳輸距離嚴格限制在 100 米以內（永久鏈路 90 米 + 設備跳線 10 米），超過此距離會導致信號衰減加劇、誤碼率上升。
2. 屏蔽雙絞線（STP/FTP）
STP 在雙絞線外層包裹金屬屏蔽層，可有效抵御外界電磁干擾（EMI）和射頻干擾（RFI）。
(1) FTP（鋁箔屏蔽）：僅在線對外部包裹鋁箔，適用于普通電磁環境，如商場、酒店的弱電機房到桌面的布線。
(2) STP（金屬編織網屏蔽）：屏蔽效果優于 FTP，適用于強干擾環境，如變電站的監控網絡、工廠車間的工業以太網。
屏蔽雙絞線的傳輸距離與同等級 UTP 一致（100 米），但需注意屏蔽層的連續性接地，否則可能因電位差引入新的干擾。
（二）同軸電纜：從模擬到高清的過渡介質
同軸電纜由內導體、絕緣層、外導體屏蔽層和護套組成，曾廣泛用于有線電視、模擬監控系統，目前仍在特定場景發揮作用。
1. RG-59：阻抗 75Ω，外徑較細，傳輸模擬視頻信號時距離限制在 200 米以內，數字信號（如 SDI）傳輸距離約 100 米。適用于老舊小區的有線電視改造、短距離模擬攝像頭布線。
2. RG-6：阻抗 75Ω，外徑較粗，衰減更小，數字視頻信號傳輸距離可達 300 米，常用于新建小區的有線電視主干、高清 SDI 監控系統。
同軸電纜的傳輸距離受信號頻率影響顯著，高頻信號（如 4K SDI）衰減更快，實際應用中需通過放大器延長距離，但級聯次數不宜超過 3 次，否則會導致信號失真。
二、光纜：高速長距離傳輸?shù)暮诵慕橘|(zhì)
光纜以光信號為傳輸載體，具備帶寬大、抗干擾強、傳輸距離遠等優勢，是現代綜合布線中長距離和高帶寬場景的首選。
（一）按光纖類型分類
1. 多模光纖（MMF）
多模光纖的纖芯直徑較大（50μm 或 62.5μm），可傳輸多種模式的光信號，成本較低但傳輸距離有限。
OM3：支持萬兆以太網，在 850nm 波長下傳輸距離為 300 米，1300nm 波長下可達 550 米，適用于數據中心內部的短距離連接（如機柜間互聯）、樓宇內的主干布線。
OM4：在 OM3 基礎上優化，850nm 波長下萬兆傳輸距離擴展至 550 米，適合大型數據中心的高密度布線，可減少光纖跳線的使用量。
多模光纖的傳輸距離受模式色散影響，帶寬越高（如 40G/100G），距離越短，例如 OM4 在 40G 以太網下的傳輸距離為 150 米。
2. 單模光纖（SMF）
單模光纖的纖芯直徑僅 9μm，僅傳輸一種模式的光信號，無模式色散，可實現超長距離傳輸。
OS2：在 1310nm 波長下傳輸距離達 10 公里（10Gbps），1550nm 波長下可延伸至 40 公里，適用于園區主干、城市間的長途通信。
彎曲不敏感單模光纖：具備抗彎曲特性，最小彎曲半徑可達 7.5mm，適合樓宇內的暗管布線、墻面嵌入式安裝，傳輸距離與普通單模光纖一致。
單模光纖的傳輸距離可通過中繼器或放大器延長，在骨干網中甚至能實現數百公里的無中繼傳輸。
（二）按光纜結構分類
1. 室內光纜：護套采用阻燃材料（如 LSZH），適用于樓宇內部布線，如弱電井到機房的主干、天花板內的水平布線，通常傳輸距離配合設備需求設計（如 500 米以內）。
2. 室外光纜：具備耐候性護套，可抵御風雨、紫外線，適用于園區圍墻外的埋地或架空敷設，傳輸距離根據園區規模而定，一般在 1-10 公里。
三、無線傳輸介質：靈活部署的補充方案
無線傳輸雖不依賴物理線纜，但作為綜合布線的延伸，在特定場景中不可或缺，其 “傳輸介質” 可視為電磁波。
1. Wi-Fi：基于 2.4GHz 和 5GHz 頻段，802.11ax（Wi-Fi 6）在理想環境下傳輸速率可達 9.6Gbps，室內覆蓋距離約 50 米，室外（定向天線）可達 1 公里。適用于會議室、開放辦公區等需要靈活接入的場景，以及布線困難的歷史建筑改造。
2. 微波：工作在 3GHz 以上頻段，點對點傳輸距離可達 5-50 公里，速率達 1Gbps，適用于園區間的無線主干連接，尤其適合地形復雜、不便敷設光纜的區域。
3. 藍牙：傳輸距離短（10-100 米），速率較低（2Mbps），多用于智能家居的設備互聯，如傳感器與控制器的通信。
無線傳輸?shù)木嚯x受障礙物、電磁干擾影響顯著，實際應用中需通過信號增強器或 Mesh 組網擴展覆蓋。
四、傳輸介質的場景適配與距離優化策略
（一）場景適配原則
1. 辦公建筑：水平布線優先選擇 Cat6A UTP，機房主干采用 OM4 多模光纖，園區主干選用單模光纖。
2. 工業環境：強干擾區域采用 STP 或單模光纖，設備間短距離連接可使用 Cat7 FTP。
3. 安防監控：模擬攝像頭用 RG-59 同軸電纜（≤200 米），網絡攝像頭用 Cat6 UTP（≤100 米），遠距離傳輸（如廠區周界）采用單模光纖（≤5 公里）。
4. 數據中心：機柜內用 Cat6A UTP（≤10 米），機柜間用 OM4 多模光纖（≤550 米），跨數據中心連接用單模光纖（≤40 公里）。
（二）距離優化方法
1. 銅纜延長：超過 100 米時可使用網絡延長器，每級延長器可增加 50-100 米，但會增加延遲，不適合實時性要求高的場景。
2. 光纖中繼：多模光纖超過傳輸距離時，可通過光纖交換機中繼；單模光纖可通過 EDFA（摻鉺光纖放大器）延長至百公里級。
3. 混合布線：短距離用銅纜（成本低），長距離用光纖（傳輸遠），如樓宇內用 UTP，樓宇間用光纜。
結語
綜合布線系統的傳輸介質選擇是技術與場景的平衡藝術：銅纜以性價比優勢統治近距離、中帶寬場景，光纜憑借長距離、高帶寬特性成為主干與核心的首選，無線傳輸則以靈活性填補布線盲區。
在實際設計中，需跳出 “唯性能論” 的誤區，結合項目需求（如帶寬、距離、干擾環境）、成本預算和未來擴展性綜合決策。例如，中小辦公樓不必盲目追求 Cat7，Cat6A 已能滿足未來 5-10 年的需求；工業場景即便距離短，也需優先考慮屏蔽介質以抵御干擾。
隨著萬兆以太網、5G、物聯網的普及，傳輸介質將向更高帶寬（如 400G 光纖）、更強抗干擾（如新型屏蔽銅纜）、更靈活部署（如毫米波無線）方向發展，但無論技術如何演進，“適配場景、穩定可靠” 始終是綜合布線的核心準則。
